Hva er PU-belegg? Bruk, fordeler og sammenligning med PVC-stoffer

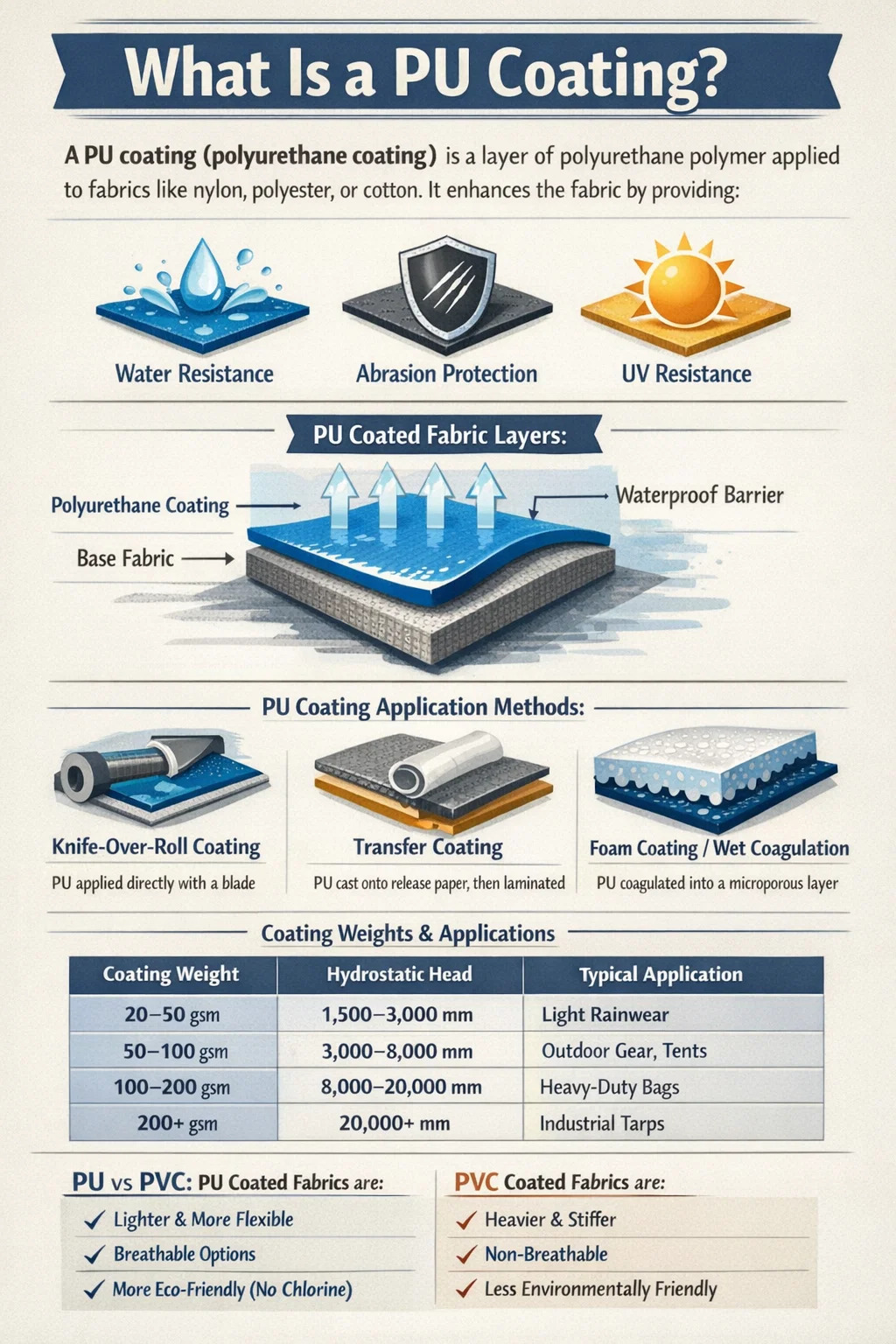

Hva er et PU-belegg? Det direkte svaret

Et PU-belegg - forkortelse for polyuretanbelegg - er et lag av polyuretanpolymer som påføres direkte på et basisstoff, for eksempel nylon, polyester eller bomull, for å forbedre ytelsesegenskapene. Belegget binder seg kjemisk og mekanisk til tekstiloverflaten, og skaper en kontinuerlig, fleksibel film som motstår vanninntrengning, slitasje og i mange formuleringer ultrafiolett nedbrytning.

Rent praktisk, når du håndterer et PU-belagt stoff, berører du et materiale som er konstruert til å oppføre seg veldig annerledes enn dets ubelagte motstykke. Polyuretanlaget varierer vanligvis fra 0,05 mm til over 1,5 mm i tykkelse avhengig av sluttbruk – et lett regntøystoff kan få et tynt belegg på bare 20–30 gram per kvadratmeter (gsm), mens en kraftig industripresenning kan ha et belegg som overstiger 200 gsm.

Kjemien bak PU-belegg involverer uretanbindinger - bindinger dannet ved å reagere en isocyanatgruppe med en hydroksylgruppe. Disse koblingene gir polyuretan sin karakteristiske kombinasjon av styrke og elastisitet, som er grunnen til at PU-belagte stoffer kan strekke seg uten å sprekke og bøye seg gjentatte ganger uten å delaminere. Dette skiller polyuretanbelegg tydelig fra eldre beleggsteknologier, inkludert PVC-belagte stoffer, som vi vil ta opp i detalj nedenfor.

Hvordan PU-beleggingsprosessen fungerer

Å forstå hva PU-belegg er krever også å vite hvordan det påføres, fordi produksjonsmetoden påvirker det endelige produktets ytelse betydelig. Det er tre primære påføringsteknikker som brukes i kommersiell stoffproduksjon:

Kniv-over-rull belegg

Dette er den mest brukte metoden for PU-belagte stoffer i tekniske tekstiler. Stoffet mates under et fast blad (kniven), og en polyuretanløsning - oppløst i et løsemiddel eller levert som en vannbåren dispersjon - doseres på overflaten med en nøyaktig tykkelse. Det belagte stoffet passerer deretter gjennom en tørkeovn hvor løsningsmidlet fordamper eller den vannbaserte dispersjonen herder, og etterlater den faste polyuretanfilmen. Kniv-over-rull gir en jevn, kontrollerbar beleggvekt og er standard for plaggstoffer, veskefor og møbeltekstiler.

Transfer Coating (Cast Coating)

Ved overføringsbelegg støpes polyuretanet først på et frigjøringspapir i flere lag, deretter lamineres det på basisstoffet under varme og trykk. Slipppapiret fjernes, og etterlater PU-overflaten eksponert. Denne metoden gjør det mulig for produsenter å lage veldig glatte, konsistente overflater som tett etterligner lær - og det er grunnen til at nesten alle syntetiske lær og kunstlærprodukter (noen ganger kalt PU-skinn) er laget ved hjelp av denne teknikken. Overflateteksturen til sluttproduktet bestemmes helt av pregemønsteret på utgivelsespapiret, noe som gir designere enorm fleksibilitet.

Skumbelegg og våtkoagulering

Våt koagulering - også kalt våt prosessbelegg - innebærer å påføre en polyuretanløsning på stoffet og deretter senke det i et vannbad. Vannet får polyuretanet til å koagulere til en mikroporøs struktur som lar fuktighetsdamp passere gjennom mens den blokkerer flytende vann. Dette er prosessen bak mange pustende PU-belagte stoffer som brukes i tur- og friluftsutstyr. Det resulterende mikroporøse PU-laget kan oppnå fuktighetsdampoverføringshastigheter (MVTR) på 3 000–8 000 g/m²/24 timer , avhengig av porestørrelse og beleggvekt - en kritisk beregning for pustende vanntette stoffer.

Nøkkelytelsesegenskaper for PU-belagte stoffer

PU-belagte stoffer gir et spesifikt sett med ytelsesegenskaper som gjør dem egnet for et bredt spekter av krevende bruksområder. Disse egenskapene er ikke bare markedsføringspåstander – de er målbare resultater av polyuretanets molekylære struktur.

Vanntetting og hydrostatisk motstand

PU-belegg skaper en kontinuerlig film på stoffoverflaten som fysisk blokkerer flytende vann fra å passere gjennom. Vanntetthetsnivået måles ved hydrostatisk hodetest (ISO 811), hvor vanntrykk påføres stoffoverflaten til tre dråper passerer gjennom. Et standard PU-belagt utendørs jakkestoff oppnår typisk en hydrostatisk fallhøyde på 1 500–3 000 mm, mens tyngre tekniske stoffer brukt i presenninger og gummibåter kan overstige 20 000 mm. For sammenhengen anses et hydrostatisk hode på 1500 mm generelt som tilstrekkelig for lett regn, mens seriøst fjellklatringsutstyr krever 10 000 mm eller mer.

Fleksibilitet og drapering ved lave temperaturer

En av de mest teknisk signifikante fordelene med polyuretan fremfor alternative beleggmaterialer er dens evne til å forbli fleksibel ved lave temperaturer. Standard PU-belegg forblir smidig ned til ca. -30°C til -40°C, avhengig av den spesifikke formuleringen. Denne lavtemperaturfleksibiliteten er et direkte resultat av polyuretanets myke segmentkjemi - langkjedede polyoler som fungerer som molekylære fjærer i polymernettverket. Rent praktisk betyr dette at PU-belagte stoffer kan brukes i kaldt værutstyr, kjøletransportdeksler og polarekspedisjonsutstyr uten å sprekke eller stivne.

Slitestyrke og strekkstyrke

PU-belegg forbedrer slitestyrken til basisstoffet betydelig. I Martindale-slitetester registrerer PU-belagte stoffer vanligvis 50 000–100 000 sykluser før synlig overflateforringelse, avhengig av beleggtykkelsen og grunnstoffkonstruksjonen. Dette gjør PU-belagte tekstiler godt egnet for bruksområder som involverer gjentatt friksjon - møbeltrekk, vesker, fottøy og verneutstyr. Strekkstyrken til kompositten – belegg pluss stoff – styres først og fremst av basisstoffet, men PU-laget gir betydelig støtte mot overflateskader og delaminering.

UV og kjemisk motstand

Alifatiske polyuretanformuleringer - de som bruker alifatiske isocyanater som HDI eller IPDI - gir sterk motstand mot UV-nedbrytning og gulner ikke betydelig over tid. Dette gjør alifatiske PU-belegg til det foretrukne valget for utendørs markiser, marin møbeltrekk, kjøretøydeksler og enhver bruk som involverer langvarig soleksponering. Aromatiske PU-belegg, som bruker aromatiske isocyanater som MDI eller TDI, er mindre UV-stabile og brukes vanligvis i interiørapplikasjoner eller hvor belegget vil være beskyttet mot direkte sollys. Begge typer gir rimelig motstand mot milde syrer, alkalier og mange organiske løsemidler, selv om aggressiv kjemisk eksponering bør vurderes fra sak til sak.

PU-belegg vs PVC-belagte stoffer : En detaljert sammenligning

PVC-belagte stoffer har vært det dominerende materialet i mange tekniske tekstilsektorer i flere tiår, spesielt i applikasjoner som lastebilgardinsider, industrielle presenninger, oppblåsbare strukturer og kraftige deksler. Å forstå de virkelige forskjellene mellom PU-belegg og PVC-belagte stoffer er avgjørende for å velge riktig materiale for enhver gitt bruk.

PVC (polyvinylklorid) belagte stoffer produseres ved å kalandre eller knivbelegge PVC-forbindelser på vevde eller ikke-vevde basisstoffer, typisk polyester eller glassfiber. PVC-blandingen inneholder basispolymeren pluss myknere (typisk ftalater eller ikke-ftalatalternativer), stabilisatorer, fyllstoffer og pigmenter. Myknerene er det som gir PVC sin fleksibilitet - uten dem ville PVC vært den stive plasten som brukes i rørleggerrør. Denne avhengigheten av myknere skaper en grunnleggende begrensning som PU-belegg ikke deler.

Hvorfor migrering av mykner er viktig i PVC-belagte stoffer

En av de viktigste langsiktige ytelsesforskjellene mellom PU-belegg og PVC-belagte stoffer gjelder oppførselen til myknere i PVC over tid. Myknere i PVC-forbindelser er ikke kjemisk bundet til polymeren - de er fysisk spredt i den. I løpet av mange års bruk, spesielt under forhold med varme, UV-eksponering eller kontakt med oljer og løsemidler, migrerer disse myknere ut av PVC-laget. Resultatet er et stoff som gradvis stivner, utvikler krakelering på overflaten og mister fleksibiliteten det hadde når det var nytt. Dette fenomenet, ofte kalt mykneroppblomstring eller myknermigrering, er en kjent begrensning for PVC-belagte stoffer som PU-belegg helt unngår, siden PU ikke krever at myknere forblir fleksible.

Hvor PVC-belagte stoffer fortsatt fører

Til tross for fordelene med PU-belegg på mange ytelsesområder, beholder PVC-belagte stoffer reelle konkurransefortrinn i spesifikke bruksområder. For store industrielle presenninger – som dekker byggeplasser, lastebiler og lager – tilbyr PVC-belagte stoffer en kostnad per kvadratmeter som er vanskelig å matche med polyuretan. I oppblåsbare strukturer som reklamesøyler, hoppeslott og redningsbåter er PVCs evne til å bli radiofrekvenssveiset (RF) ekstremt verdifull: RF-sveising skaper bindinger som er sterkere og raskere å produsere enn varmluftsveising, som er standard sammenføyningsmetode for PU-stoffer. PVC-belagte stoffer opprettholder også overlegen ytelse i vedvarende kontakt med sterke kjemikalier, drivstoff og smøremidler, noe som gjør dem til det foretrukne materialet i visse industrielle beskyttelsesapplikasjoner.

Vanlige bruksområder for PU-belagte stoffer

PU-belegg brukes på tvers av et eksepsjonelt bredt spekter av sluttbruksmarkeder, fra mote og sportsklær til krevende industrielle og militære applikasjoner. De spesifikke egenskapene til polyuretanlaget er skreddersydd av formuleringskjemikere for å møte kravene til hvert marked.

Outdoor og Activewear

PU-belagte stoffer er allestedsnærværende i utendørs ytelsesklær. Vanntette, pustende jakker - den typen som brukes i fotturer, ski, stiløping og sykling - har nesten universelt et PU-belegg eller PU-membran som vanntettingselement. Det globale vanntette, pustende tekstilmarkedet, hvor PU-belegg er den dominerende teknologien, ble verdsatt til omtrent 1,9 milliarder USD i 2022 og anslås å overstige 3 milliarder USD innen 2030, noe som gjenspeiler en vedvarende sterk etterspørsel. Lette pakkejakker bruker ofte stoffer med PU-belegg så lette som 20–30 gsm, og oppnår hydrostatiske hoder over 10 000 mm ved en total stoffvekt godt under 100 gsm per kvadratmeter.

Vesker, bagasje og motetilbehør

PU-skinn - et stoff laget ved hjelp av overføringsbeleggprosessen beskrevet tidligere - har blitt en av de mest kommersielt viktige bruksområdene for polyuretanteknologi. Motemerker i alle markedssegmenter fra massemarked til luksus bruker PU-skinn til vesker, sko, belter og lommebøker. Det globale markedet for syntetisk PU-skinn oversteg USD 30 milliarder i 2022, med klær og tilbehør som sto for den største andelen. For tekniske vesker tilbyr PU-belagte vevde stoffer en kombinasjon av lav vekt, vannbestandighet og ren estetikk som gjør dem å foretrekke fremfor tyngre PVC-alternativer i alt fra bærbare vesker til kameravesker.

Møbeltrekk og møbler

Kontrakts- og husmøbeltrekk representerer et stort og voksende bruksområde for PU-belagte stoffer. Helsemiljøer er et spesielt viktig marked: sykehusstoler, undersøkelsesbord og deksler for medisinsk utstyr krever stoffer som kan rengjøres gjentatte ganger med desinfeksjonsmidler uten overflateforringelse. PU-belegg vurdert for bruk i helsevesenet består vanligvis ISO 10993 biokompatibilitetstesting og tåler over 25 000 rengjøringssykluser med desinfeksjonsmidler av sykehuskvalitet uten å sprekke eller delaminere , en standard som mange PVC-produkter sliter med å oppfylle konsekvent over tid på grunn av tap av mykner. Bilinteriør er et annet hovedsegment: dørpanelinnsatser, setebeklædning og nakkestøtter laget av PU-belagte stoffer gir førsteklasses skinn til en brøkdel av prisen.

Industrielle og tekniske tekstiler

I industrielle sammenhenger påføres PU-belegg på stoffer som brukes i sikkerhetsseler, vernehansker, transportbånddeksler og filtreringsmedier. Kombinasjonen av fleksibilitet og slitestyrke gjør PU spesielt egnet for sikkerhetsseler og fallsikringsutstyr, hvor belegget skal tåle gjentatt bøyning og friksjon uten å sprekke. Telt og midlertidige strukturer - fra festivaltelt til militære felttilfluktsrom - bruker ofte PU-belagte stoffer som balanserer vanntettingsytelse med lav vekt, noe som gjør dem lettere å transportere og sette opp enn tilsvarende PVC-belagte stoffstrukturer.

Marine og utendørs dekker

Marine applikasjoner krever materialer som tåler saltvann, UV-stråling og store temperaturvariasjoner. Alifatiske PU-belegg har blitt standard i maritimt møbelsektor fordi de motstår UV-gulning og opprettholder fleksibiliteten både under kalde vinterforhold og varm sommersol. Båttrekk, bimini-topper og cockpitputer drar nytte av den langsiktige fargestabiliteten og ikke-sprekkende ytelsen som alifatiske PU-formuleringer leverer. Dette er et område der PU-belegg i stor grad har fortrengt eldre PVC-belagte stoffprodukter i løpet av de siste to tiårene ettersom kunder har prioritert materialets levetid.

Typer PU-belegg: Løsemiddelbasert vs vannbasert vs 100 % fast stoff

Ikke alle PU-belegg er kjemisk identiske, og systemet som brukes - løsemiddelbasert, vannbasert eller 100 % fast - har betydelige implikasjoner for ytelse, miljøfotavtrykk og overholdelse av regelverk.

Løsemiddelbaserte PU-belegg

Tradisjonelle PU-belegg bruker DMF (dimetylformamid) eller andre organiske løsemidler for å løse opp polyuretanharpiksen for påføring. Løsemiddelbaserte systemer produserer belegg med utmerket vedheft, tetthet og ytelseskonsistens, og de er fortsatt den dominerende teknologien for avansert PU-syntetisk lær og ytelsestekniske stoffer. DMF er imidlertid et reproduktivt giftstoff klassifisert i henhold til REACH-forskriftene i EU, og bruken er underlagt strenge yrkesmessige eksponeringsgrenser og gjenvinningskrav. Mange merker og forhandlere – spesielt i de europeiske og nordamerikanske markedene – krever nå at forsyningskjedene deres bruker DMF-frie eller vannbaserte PU-belegg, noe som fører til betydelige investeringer i alternative teknologier.

Vannbaserte PU-belegg

Vannbaserte (vannbårne) polyuretandispersjoner har hatt en rask utvikling de siste femten årene og representerer nå det raskest voksende segmentet av PU-beleggsmarkedet. I vannbårne systemer er polyuretanet dispergert i vann i stedet for oppløst i et organisk løsningsmiddel. Det belagte stoffet tørkes i en ovn, og vannet fordamper og etterlater PU-filmen. Moderne vannbårne PU-belegg oppnår ytelsesnivåer - hydrostatisk hode, slitestyrke, vedheft - som er innenfor 10–15 % av tilsvarende løsemiddelbaserte systemer for de fleste plagg- og veskeapplikasjoner, samtidig som den bærer betydelig lavere utslipp av VOC (flyktige organiske forbindelser) og ingen DMF. For merker som søker OEKO-TEX, bluesign eller lignende bærekraftssertifiseringer, er vannbårne PU-systemer ofte det foretrukne eller obligatoriske valget.

100 % solide PU-systemer

Hot-melt og reaktive hot-melt PU-systemer brukes som 100 % faste stoffer - det er ingen løsemidler eller vannbærer som fordamper. Disse systemene brukes primært i lamineringsprosesser hvor PU fungerer som både et klebemiddel og et funksjonelt belegglag. Reaktive PU-smeltemidler kryssbinder etter påføring, og skaper en svært holdbar binding som er motstandsdyktig mot hydrolyse og kjemisk angrep. Selv om det ikke er så mye brukt som løsnings- eller dispersjonssystemer for overflatebelegg, øker 100 % solide systemer i betydning ettersom industrien forsøker å eliminere løsemidler helt fra belegningsprosessen.

Miljøhensyn: PU-belegg vs PVC-belagte stoffer

Miljøytelse har blitt en stadig viktigere dimensjon ved materialvalg i tekstilindustrien, og forskjellen mellom PU-belegg og PVC-belagte stoffer er betydelig når de undersøkes gjennom hele produktets livssyklus.

PVC-belagte stoffer byr på flere miljøutfordringer som industrien har jobbet med i flere tiår. Selve PVC-polymeren inneholder omtrent 57 vekt% klor, og klorkjemi er assosiert med potensiell dannelse av persistente organiske miljøgifter (inkludert dioksiner) under produksjon og spesielt under forbrenning ved slutten av levetiden. Myknere som tradisjonelt brukes i PVC-formuleringer – først og fremst ftalater som DEHP, DBP og BBP – har blitt identifisert som hormonforstyrrende og er begrenset i henhold til REACH i EU og under ulike forskrifter i andre markeder. Mens mange produsenter har gått over til myknere uten ftalater som DINP, DIDP og biobaserte alternativer, gjenstår den grunnleggende utfordringen med migrering av mykner over produktets levetid.

PU-belegg er ikke uten sitt eget miljøavtrykk. Isocyanatene som brukes i polyuretanproduksjon er giftige forløpere som krever forsiktig håndtering, og løsemiddelbaserte PU-systemer genererer VOC-utslipp og farlige løsemiddelstrømmer. Imidlertid inneholder PU-belegg ingen klor og ingen ftalater, og de er ikke assosiert med dioksindannelse ved slutten av livet. Vannbårne PU-systemer har spesifikt en vesentlig lavere miljøbelastning enn løsemiddelbasert PU eller standard PVC-belagt stoffproduksjon. Biobaserte polyuretaner - avledet fra plantebaserte polyoler - er også kommersielt tilgjengelige og øker i bruk i sektorer der bærekraftssertifisering er en prioritet.

Utrangert avhending byr på utfordringer for begge materialtyper. Belagte stoffer er komposittstrukturer - polymerbelegg bundet til et basisstoff - og dette gjør mekanisk resirkulering teknisk vanskelig. Imidlertid er kjemiske resirkuleringsprosesser for PU-belagte polyesterstoffer under aktiv utvikling, med flere europeiske og japanske prosjekter som viser levedyktige delaminerings- og glykolyseruter som kan gjenvinne både polyuretan- og polyesterkomponentene for gjenbruk.

Hvordan identifisere om et stoff har et PU-belegg

For kjøpere, produktutviklere og sluttbrukere er det å avgjøre om et stoff har et PU-belegg – og skille det fra et PVC-belagt stoff eller et laminert stoff – et praktisk spørsmål som dukker opp ofte. Det finnes flere tilnærminger, alt fra enkel sensorisk vurdering til laboratorieanalyse.

• Berørings- og fleksibilitetstest: PU-belagte stoffer føles vanligvis mykere og mer smidige enn PVC-belagte stoffer med tilsvarende vekt. Ved romtemperatur har PU-belegg en naturlig, litt varm følelse; PVC-belagte stoffer føles kjøligere og stivere. Ved temperaturer under 0°C stivner PVC-belagte stoffer merkbart mens PU-belegg forblir fleksible - en enkel kaldtest kan hjelpe til med å skille mellom de to.
• Vektsammenligning: PVC-belagte stoffer er nesten alltid tyngre enn PU-belagte stoffer med lignende funksjonelle egenskaper, på grunn av den høyere tettheten til PVC-blandingen og de større beleggsvektene som vanligvis brukes.
• Forbrenningstest: Når et lite stykke PVC-belagt stoff brennes, produserer det en karakteristisk skarp, klorholdig lukt (ligner på brennende plastflasker). PU-belagte stoffer brenner renere, uten klorlukt. Dette er en grov og klar felttest som kun bør gjøres med små prøver under godt ventilerte forhold.
• Løsemiddeltest: DMF (dimetylformamid) vil løse opp løsemiddelbaserte PU-belegg relativt raskt, men har minimal effekt på PVC. Aceton angriper noen PU-formuleringer, men ikke PVC. Disse testene er veiledende, men ikke definitive, ettersom tverrbundne PU-systemer kan motstå angrep fra løsemidler.
• Laboratorieanalyse: For definitiv identifikasjon produserer FTIR (Fourier Transform Infrared Spectroscopy)-analyse av beleggsoverflaten et kjemisk fingeravtrykk som entydig identifiserer polyuretan vs PVC vs akryl og andre beleggstyper. XRF-analyse (røntgenfluorescens) vil oppdage klor hvis PVC er tilstede. Disse metodene er standard i laboratorier for kvalitetskontroll og samsvarstesting.

Stell og vedlikehold av PU-belagte stoffer

PU-belagte stoffer krever spesifikke pleiepraksis for å bevare ytelsen og forlenge levetiden. I motsetning til PVC-belagte stoffer, som generelt er mer tolerante for tøffe rengjøringsmetoder, kan PU-belegg brytes ned ved langvarig eksponering for visse forhold.

Vask og rengjøring

De fleste PU-belagte plaggstoffer kan maskinvaskes ved 30°C eller 40°C med en skånsom syklus, men bør ikke tørkes i tørketrommel ved høy varme, noe som kan føre til at belegget delaminerer eller sprekker over tid. Rensing med visse løsemidler (spesielt perkloretylen) kan skade PU-belegg og bør unngås. For tekniske stoffer - telt, ryggsekker og vanntette deksler - er skånsom håndvask eller svamping med mild såpe å foretrekke fremfor maskinvask, da omrøring og varme kan fremskynde hydrolysen av visse PU-formuleringer.

Hydrolyseproblemet

Hydrolyse - nedbrytningen av PU-polymerkjeden av vann ved forhøyet temperatur - er den vanligste feilmodusen for PU-belagte stoffer over tid. Esterbaserte polyuretanformuleringer er spesielt utsatt for hydrolyse, spesielt når de lagres under varme, fuktige forhold. Når hydrolyse oppstår, mister PU-belegget sin integritet og begynner å flasse eller flasse bort fra basisstoffet - et fenomen som er kjent for alle som har eid en eldre ryggsekk eller regnjakke som har begynt å kaste et klebrig hvitt materiale. Eterbaserte og polykarbonatbaserte PU-formuleringer har vesentlig bedre hydrolyseresistens enn esterbasert PU , og for applikasjoner som involverer vedvarende fuktighet eller fukteksponering, er disse kjemiene sterkt foretrukket. Oppbevaring av PU-belagte gjenstander rent, tørt og unna ekstrem varme forlenger levetiden betydelig.

DWR Reapplication for vanntette plagg

PU-belagte vanntette plagg har vanligvis en DWR-behandling (durable water repellent) på den ytre stoffoverflaten, i tillegg til det vanntette PU-belegget eller membranen. DWR får vann til å perle seg på overflaten i stedet for å trekke inn i det ytre stoffet, noe som vil redusere pusteevnen ved å blokkere overflaten som damp må passere gjennom. DWR-behandlinger tømmes med vask og slitasje, og bør fornyes med jevne mellomrom med spray- eller innvaskingsprodukter fra DWR. Uten DWR kan et PU-belagt plagg fortsatt være vanntett – selve PU-laget blokkerer flytende vann – men pusteevnen vil bli betydelig kompromittert ettersom ytterstoffet "våter ut".

Velg mellom PU-belegg og PVC-belagte stoffer for din applikasjon

Å velge mellom PU-belegg og PVC-belagte stoffer er ikke et spørsmål med et enkelt universelt svar - det avhenger av de spesifikke ytelseskravene, kostnadsbegrensningene, miljømålene og serviceforholdene for den aktuelle applikasjonen. Følgende rammeverk dekker de vanligste beslutningsscenariene.

• Velg PU-belegg for plagg, brukbart tilbehør, lettvektsutstyr for utendørs bruk, pustende vanntetthet, helsepolstring, marin møbeltrekk, applikasjoner i kaldt klima og alle produkter der lett vekt, myk hånd eller pusteevne er et differensierende krav. PU er også det riktige valget der miljøsertifisering (bluesign, OEKO-TEX, REACH-samsvar) er avgjørende for markedstilgang.
• Velg PVC-belagte stoffer for industrielle presenninger i stor skala, kraftige oppblåsbare strukturer der RF-sveising er nødvendig, applikasjoner som involverer vedvarende aggressiv kjemisk eksponering og kostnadsdrevne applikasjoner der de høyere råvarekostnadene til PU ikke kan rettferdiggjøres av ytelsesgevinster. PVC-belagte stoffer forblir også å foretrekke der det kreves iboende brannhemming uten kostbare tilsetningsstoffer.
• Vurder hydrolyserisiko nøye for alle bruksområder der PU-belagte stoffer vil bli lagret i lengre perioder i varme, fuktige omgivelser - spesielt esterbaserte PU-produkter. Hvis lang lagringstid er kritisk, vil polykarbonat- eller eterbaserte PU-formuleringer, eller PVC-belagte stoffer, gi bedre langtidsstabilitet.
• Vurder totale eierkostnader snarere enn enhetspris alene: PU-belegg koster vanligvis mer per kvadratmeter enn PVC-belagte stoffer ved tilsvarende funksjonelle ytelsesnivåer, men deres lavere vekt kan redusere frakt- og håndteringskostnadene, og deres overlegne fleksibilitet kan redusere erstatningsraten i applikasjoner som involverer gjentatt bøying.

Den overordnede banen i den tekniske tekstilindustrien er klar: regulatorisk press, bærekraftskrav fra store merker og pågående forbedringer i vannbåren PU-teknologi presser markedet mot større bruk av PU-belegg på bekostning av PVC-belagte stoffer. Hastigheten på denne overgangen varierer betydelig fra applikasjonssektor, men det er en vedvarende langsiktig trend snarere enn et midlertidig skifte.
