Hva er de forskjellige typene strekkstoff?

Strekkstoff kommer i flere forskjellige typer, hver konstruert for spesifikke ytelseskrav. Hovedkategoriene er PVC-strekkstoff, PTFE (polytetrafluoretylen) stoff, ETFE (etylentetrafluoretylen) film, HDPE skyggestoff og silikonbelagt glassfiber . Blant disse dominerer PVC-strekkstoff det globale markedet – og står for omtrent 60–70 % av alle arkitektoniske membraninstallasjoner – på grunn av kostnadseffektiviteten, brede fargespekteret og pålitelige strukturelle ytelse i forskjellige klimaer. Det er viktig å forstå hver type før du forplikter deg til ethvert strekkstrukturprosjekt, enten det er en baldakin, stadiontak eller lang membranfasade.

PVC-strekkstoff : Industristandarden

PVC-strekkstoff er laget ved å belegge et basispolyestergarngitter - scrim - på begge sider med polyvinylkloridpasta. Resultatet er en komposittmembran som kombinerer strekkstyrken til vevd polyester med værbestandigheten, kjemisk motstandsdyktighet og estetiske fleksibiliteten til PVC. Standard PVC-strekkstoffpaneler har strekkstyrker fra 3 000 N/5 cm til over 10 000 N/5 cm , avhengig av trådantall og beleggvekt.

Rent praktisk er en Grade 6 PVC-membran (ca. 1050 g/m²) sterk nok til å bære dynamiske snø- og vindbelastninger på 1,5–2,5 kPa uten permanent deformasjon. Denne belastningsgraden dekker det store flertallet av kommersiell og offentlig arkitektur i tempererte klimaer.

Overflatebehandlinger på PVC-strekkstoff

Rå PVC-belegg tiltrekker seg svevestøv og organisk rusk, som gradvis flekker membranen og reduserer lystransmisjonen. Produsenter adresserer dette med lakkoverlakker, akryllakker, polyvinylidenfluorid (PVDF)-finisher og PVDF/Tedlar-laminater. En PVDF-lakkert PVC-membran beholder over 90 % av den opprinnelige hvite lysstyrken etter 10 år utendørs eksponering, sammenlignet med omtrent 70–75 % for ubehandlet PVC med samme grunnvekt. For prosjekter nær industrisoner eller kystområder hvor salt- og forurensningsavsetningen er intens, gir spesifisering av et PVDF eller Tedlar toppstrøk omtrent 8–15 % til materialkostnadene, men reduserer rengjøringsfrekvensen dramatisk fra to ganger årlig til en gang hvert tredje til fjerde år.

Levetid og resirkulerbarhet av PVC-strekkstoff

En velspesifisert PVC-strekkdukinstallasjon gir typisk en levetid på 15–25 år før degradering av belegget kompromitterer brannytelse eller strukturell integritet. End-of-life PVC-membraner kan resirkuleres gjennom flere europeiske returprogrammer - for eksempel konverterer Texyloop-prosessen brukte PVC-belagte polyestermembraner tilbake til jomfruelig-ekvivalent PVC-granulat og gjenvinner polyesterduken for reprosessering. Denne tilnærmingen med lukket sløyfe reduserer livssyklusens karbonavtrykk med omtrent 30–40 % sammenlignet med deponering av deponi.

PTFE-belagt glassfiber: Premium Long-Life-alternativet

PTFE (polytetrafluoretylen) belagt glassfiber - ofte markedsført under merkenavn som Tenara eller Sheerfill - representerer den øvre delen av strekkstoffmarkedet. Grunnmaterialet er vevd glassfibergarn, som er ikke-brennbart av natur, og PTFE-belegget gir en kjemisk inert overflate med ultralav friksjon. PTFE-membraner har forventet levetid på 30–50 år , med noen bemerkelsesverdige installasjoner som Haj-terminalen i Jeddah (ferdigstilt 1981) som nå overskrider fire tiår med kontinuerlig tjeneste.

Den ikke-porøse PTFE-overflaten er effektivt selvrensende: regn vasker luftbårne partikler av uten å etterlate flekker. Lystransmisjonsverdier går vanligvis mellom 5 % og 20 %, noe som gir PTFE-strukturer en lysende, diffus dagslyskvalitet uten gjenskinn. En begrensning er kostnaden - PTFE-belagt glassfiber koster vanligvis til tre til fem ganger prisen per kvadratmeter for standard PVC-strekkstoff — som gjør det mest hensiktsmessig for landemerke permanente strukturer i stedet for sesongmessige eller midlertidige installasjoner.

Brannytelse er en viktig fordel. PTFE/glassfiber er klassifisert som ikke-brennbart i henhold til de fleste nasjonale byggeforskrifter, noe som i stor grad forenkler tillatelsen til lukkede offentlige rom som kjøpesenter, flyplassterminaler og stadiontak.

ETFE film: Transparency and Lightweight Performance

ETFE (etylentetrafluoretylen) er ikke teknisk sett et vevd stoff, men en termoplastisk fluorpolymerfilm. Den er inkludert i strekkmembranfamilien fordi den er kuttet, sveiset og strammet ved å bruke sammenlignbare strukturelle prinsipper. Et enkelt lag med ETFE-film veier så lite som 150–350 g/m² — omtrent 1 % av vekten til et ekvivalent glasspanel — noe som dramatisk reduserer primære strukturelle belastningskrav og åpner for spennmuligheter som glass ikke kan oppnå økonomisk.

ETFE oppnår lystransmisjonsverdier på 90–95 % for et enkelt lag , noe som gjør det til det foretrukne valget når maksimalt naturlig dagslys er designprioriteten. Beijing National Aquatics Center ("Vannkuben"), ferdigstilt for OL i 2008, brukte over 100 000 m² ETFE-putepaneler og er fortsatt et av de mest siterte eksemplene på materialets gjennomskinnelighet og strukturelle allsidighet.

ETFE-film er vanligvis installert som flerlags oppblåste putesystemer i stedet for enkeltstrakte membraner. Lufttrykket som opprettholdes mellom lagene gir isolasjon (U-verdier på 1,5–2,8 W/m²K for to-lags systemer) og strukturell stivhet. De mekaniske oppblåsingssystemene krever imidlertid vedlikeholdskontrakter og reservekompressorer, noe som øker operasjonell kompleksitet sammenlignet med statiske PVC- eller PTFE-membraner.

HDPE-skjermstoff: Konstruert for solkontroll

Høy-density polyetylen (HDPE) skyggeduk opptar en distinkt nisje innenfor strekkfaste stoffstrukturer. I motsetning til PVC-strekkstoff eller PTFE-membraner, er HDPE-fargestoff en åpen vevd eller strikket struktur designet spesielt for å blokkere solstråling og samtidig tillate luftbevegelse. HDPE-fargestoff er tilgjengelig i nyansefaktorer fra 30 % til 95 % , som muliggjør presis kalibrering av solenergireduksjon kontra naturlig ventilasjon.

Dette gjør HDPE til det dominerende materialet for parkeringsplasser, lekeplasser, landbruksskyggestrukturer og utendørs gjestfrihetsområder i varmt klima. En 90 % skyggefaktor HDPE-baldakin over en parkeringsplass i Dubai eller Phoenix kan redusere overflatetemperaturen på parkerte kjøretøy med 20–30 °C sammenlignet med uskyggelagt asfalt, noe som reduserer innvendig kabintemperatur og luftkondisjoneringsbelastning betydelig. Strekkstyrken til HDPE-fargestoff er lavere enn belagte arkitektoniske membraner - typisk 1500–4500 N/5 cm - så strukturelle design må ta hensyn til dette når de spesifiserer vindløft og snølastmotstand.

HDPE-fargestoff er UV-stabilisert under produksjon, og kommersielle kvaliteter av høy kvalitet 10 års UV-stabilitetsgaranti . Den porøse åpne strukturen betyr at stoffet ikke samler opp vann, og eliminerer tømmebelastninger som må vurderes med ugjennomtrengelig PVC-strekkstoff i installasjoner med lav skråning.

Silikonbelagt glassfiber: Nisje høytemperaturapplikasjoner

Silikonbelagte glassfibermembraner er den minst vanlige strekkstofftypen i generell arkitektur, men fyller en kritisk rolle i miljøer med høy temperatur og matforedling. Silikonelastomerbelegget forblir stabilt fra -60°C til 230°C kontinuerlig , med kortvarige topper tolerert opp til 300°C. Dette termiske området overskrider langt driftsgrensene for PVC-strekkstoff (vanligvis vurdert til 70 °C kontinuerlig drift) og gjør silikon/glassfiber til standardvalget for baldakiner over industrielle ovner, støperideksler og varmeavtrekkssoner i produksjonsanlegg.

Silikonbelegg er også matsikre, ikke-giftige og motstandsdyktige mot de fleste syrer, alkalier og rengjøringsmidler som brukes i matproduksjon. Disse egenskapene har ført til økende bruk i strekkfaste takkonstruksjoner over matmarkeder og prosessanlegg, hvor hyppig høytrykksdamprengjøring er rutine. Avveiningen er kostnad: silikonbelagt glassfiber er betydelig dyrere enn PVC-strekkstoff og til og med PTFE-membraner i noen konfigurasjoner.

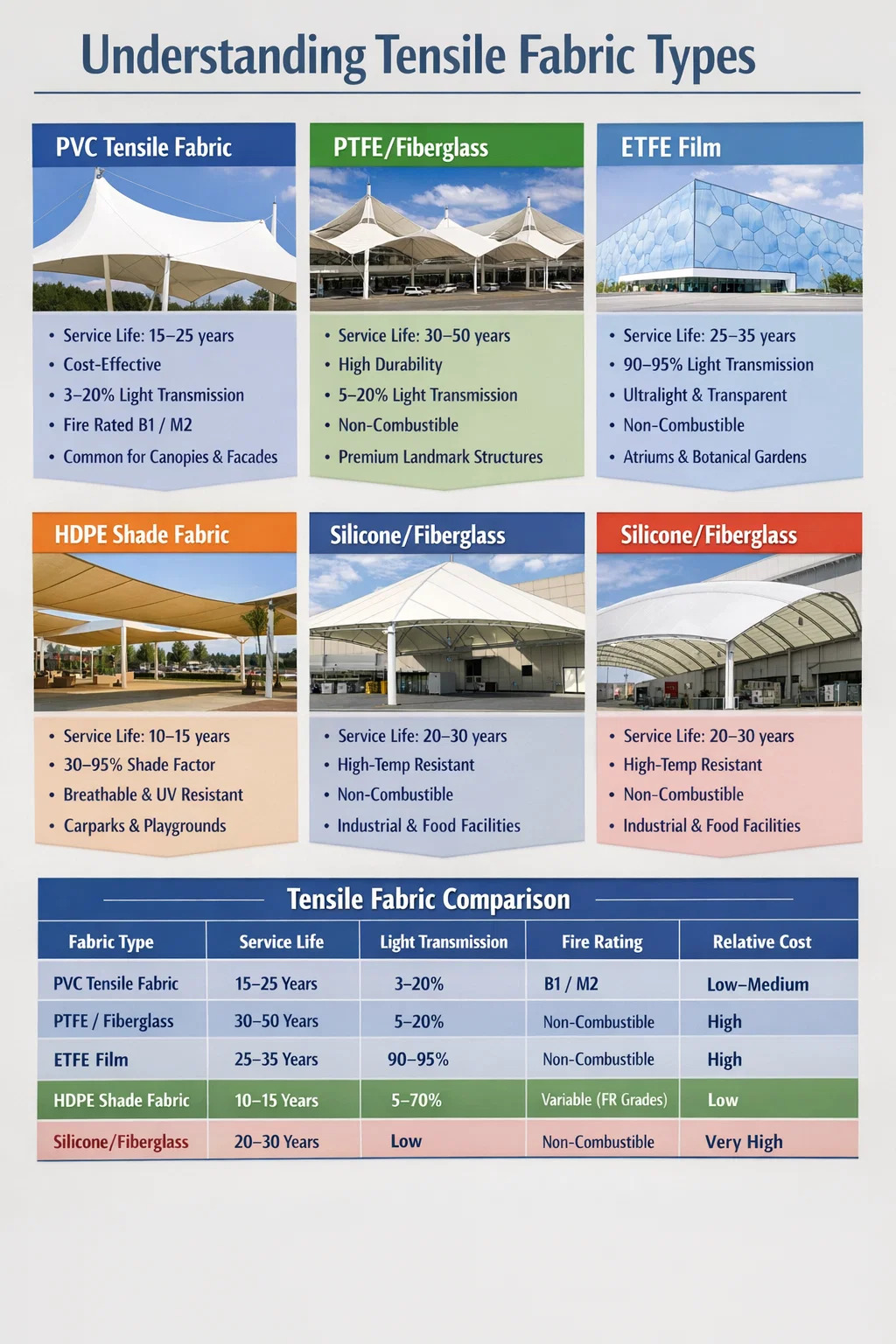

Head-to-Head-sammenligning av alle typer strekkstoff

Tabellen nedenfor oppsummerer nøkkelytelsen og de kommersielle egenskapene til hver hovedtype av strekkstoff for å hjelpe spesifikasjonsbeslutninger.

Hvordan PVC-strekkstoffkvaliteter er forskjellige

Ikke alt PVC-strekkstoff er det samme. Markedssegmentene deler seg inn i vektklasser – vanligvis klasse 2 til og med grad 9 – og innenfor hver klasse varierer kvalitetsnivåene betydelig etter konstruksjon, PVC-sammensetning og topplakkteknologi. Her er hvordan nøkkelkarakterene fordeler seg i praktisk anvendelse:

• Klasse 2–3 (400–600 g/m²): Lette utstillingshaller, midlertidige festtelt, kortsiktige skyggeseil. Strekkfasthet typisk 2500–4000 N/5 cm. Anbefales ikke for permanente konstruksjoner i sterk vindsoner.
• Grad 5–6 (750–1 100 g/m²): Arbeidshesten til kommersiell arkitektur – strekkbare baldakiner, gangveier, transittrom og fasadekledning. Strekkfasthet 5 000–7 500 N/5 cm. Typisk vurdert 15–20 års levetid med PVDF toppstrøk.
• Grad 8–9 (1200–1600 g/m²): Stadiontak, store transportknutepunkter, strekkfaste fasader som bærer vindtrykk over 2 kPa. Strekkfasthet 9 000–12 000 N/5 cm. Ofte spesifisert med Tedlar-laminat for maksimal værbestandighet og lang levetid.

Scrim-arkitekturen inne i PVC har også betydning. En glattvevd scrim gir jevn strekkstyrke i både varp- og veftretninger - foretrukket for biaksialt forspente membranstrukturer. En leno-vev eller innleggsgarn gir høyere styrke i én retning og brukes i ensrettede strekkapplikasjoner som tønnehvelvtak.

Brannytelsesstandarder for strekkstoff

Brannytelse er en ikke-omsettelig spesifikasjonsfaktor for enhver lukket eller halvlukket strekkkonstruksjon. Standarder varierer etter region:

• Europa: EN 13501-1 reaksjon-til-brann klassifisering. PVC-strekkstoff med FR-behandling oppnår typisk klasse B-s2, d0 eller klasse C-s2, d0. PTFE og ETFE oppnår klasse A2-s1, d0 (ikke-brennbart).
• Frankrike: M-klassifiseringssystem. PVC-strekkstoff med passende behandling oppnår M2 (flammehemmende middel), som kreves for overbygde offentlige samlingsrom.
• USA: NFPA 701 og ASTM E84. Kvalitetsarkitektoniske PVC-membraner oppnår en klasse A flammespredningsindeks (FSI ≤ 25).
• Australia/New Zealand: AS/NZS 1530.3. PVC-strekkstoff brukt i klasse 9 monteringsbygninger krever vanligvis en antennelsesindeks ≤ 6 og spredning av flammeindeks ≤ 0.

Flammehemmende tilsetningsstoffer i PVC-strekkstoff er inkorporert i blandingsstadiet, ikke påført som overflatebelegg , som betyr at FR-ytelsen ikke reduseres etter rengjøring eller slitasje. Dette er et kritisk skille å verifisere ved gjennomgang av produkttekniske datablader - overflatepåførte FR-behandlinger på budsjettmembraner forringes over tid og mister samsvar med sertifiseringen.

Akustiske og termiske egenskaper for strekkstofftyper

Akustisk ytelse blir ofte oversett under materialvalg, men blir kritisk i overbygde offentlige rom. PVC-strekkstoff er en reflekterende overflate - lydabsorpsjonskoeffisienter (αw) varierer vanligvis fra 0,05 til 0,15 - noe som betyr at det bygges opp gjenklangstøy i membrandekkede miljøer med mindre absorberende foringer eller sekundære akustiske paneler er integrert. Stadiondesignteam bruker regelmessig en sekundær akustisk foring av perforert PVC-strekkstoff med et isolerende vattlag for å redusere etterklangstiden på dekkede tribunene fra 3–5 sekunder til målet 1,5–2 sekunder for taleforståelighet.

Den termiske ytelsen til ettlags PVC-strekkstoff er beskjeden. En standard 900 g/m² PVC-membran har en U-verdi på ca 5,5–6,5 W/m²K , som gir minimal isolasjon alene. Dobbeltlags PVC-systemer med luftspalte eller isolasjonsfylling kan oppnå U-verdier på 1,5–3,0 W/m²K, noe som gjør dem levedyktige for sesongmessige lukkede rom. ETFE-putesystemer oppnår derimot U-verdier på 1,0–2,0 W/m²K med tolagssystemer og under 1,0 W/m²K med tre eller flere lag pluss argonfyll.

Solreflektans er en annen termisk driver. Et hvitt PVC-strekkstoff med PVDF-toppbelegg kan oppnå solreflektansverdier på 0,65–0,75 (TSR), noe som reduserer solvarmeøkningen under kalesjen betydelig sammenlignet med mørkere PVC-alternativer (TSR 0,10–0,30) eller takbelegg av bart metall (TSR 0,20–0,40). Dette er en betydelig energieffektivitetsfordel for utendørs gjestfrihetsrom som søker skygge uten overdreven varmeakkumulering.

Søm- og sammenføyningsteknologier for PVC-strekkstoff

Den strukturelle integriteten til en strekkmembran er bare like pålitelig som sømmene. PVC-strekkstoffpaneler sammenføyes ved hjelp av to primære metoder:

• Høyfrekvent (HF) sveising: Et elektromagnetisk felt oscillerer PVC-molekylene ved sømlinjen, og genererer varme som smelter sammen de to lagene til en homogen binding. Riktig utførte HF-sveiser oppnår sømstyrker på 85–100 % av modermembranen , noe som betyr at sømmen ikke skaper et strukturelt svakt punkt. Dette er industristandarden for all kommersiell PVC-strekkstofffabrikasjon.
• Varmluftsveising: En strøm av oppvarmet luft (250–400°C) myker opp PVC-overflatene, som deretter presses sammen under rulletrykk. Brukes til reparasjoner på stedet og buede eller uregelmessige sømgeometrier der HF-sveiseplatene ikke kan nå. Sømstyrke typisk 75–90 % av moderstoffet.

PTFE-belagt glassfiber kan ikke HF-sveises fordi glassfiberbasen ikke reagerer på elektromagnetisk eksitasjon, og PTFE-belegget er termisk stabilt og ikke-smeltbart under 327°C. I stedet sammenføyes PTFE-paneler mekanisk ved hjelp av PTFE-belagte stålklemmestenger og boltede overlappskjøter, noe som krever bredere sømoverlappinger (vanligvis 50–100 mm versus 15–25 mm for PVC HF-sveiser) og øker fabrikasjonskompleksiteten.

Kantavslutning av PVC-strekkstoff bruker flere strategier: tau-i-kanal (en PVC-belagt stålkabel innebygd i en sveiset fald som griper inn i en kontinuerlig aluminiumsekstruderingsprofil), bolttau (en kontinuerlig rund vulst langs panelets omkrets), og plate-og-boltforbindelser for konsentrerte ankerpunkter med høyest belastning. Valget av kantavslutning påvirker både den visuelle detaljen til den ferdige installasjonen og maksimal lastoverføringskapasitet ved hvert anker.

Velge riktig strekkstoff for prosjektet ditt

Beslutningstreet for spesifikasjon av strekkstoff følger generelt denne logikken:

1. Budsjett og prosjektlevetid: Hvis designlevetiden er under 20 år eller budsjettet er begrenset, er PVC-strekkstoff med PVDF toppstrøk nesten alltid det riktige svaret. For 30 års landemerkestrukturer rettferdiggjør PTFE eller høykvalitets ETFE premien.
2. Lyskrav: Maksimalt naturlig dagslys? Spesifiser ETFE-film. Kontrollert diffust dagslys? Hvit eller lys PVC eller PTFE. Solar utestengning med ventilasjon? HDPE nyanse stoff.
3. Krav til brannklassifisering: Sjekk det lokale byggekodekravet for bruksklassen. Hvis ikke-brennbar klassifisering er obligatorisk (EN A2 eller tilsvarende), er PTFE eller ETFE de eneste membranalternativene. Hvis klasse B eller C er akseptabelt, kvalifiserer PVC-strekkstoff med integrert FR-behandling.
4. Miljøeksponering: Høy forurensning eller eksponering for kystsalt? Prioriter PVDF eller Tedlar toppstrøk på PVC, eller velg PTFE for et vedlikeholdsfritt utseende. Høytemperatur industrisone? Spesifiser silikonbelagt glassfiber.
5. Strukturell spennvidde og belastning: For spennvidder over 40–50 m og høye dynamiske belastninger, vil konstruksjonsteknisk analyse drive valg av stoffvekt. Arbeid tidlig med membranfabrikanten for å bekrefte at den valgte PVC-strekkstoffkvaliteten oppfyller de beregnede spenningsverdiene ved alle koblingspunkter.

Ingen enkelt strekkstofftype dominerer alle bruksområder. Men for kombinasjonen av strukturell ytelse, allsidig design, kostnadseffektivitet og praktiske installasjonsegenskaper, PVC-strekkstoff er fortsatt det mest anvendelige materialet på markedet , som serverer prosjekter fra midlertidige markedstak til flere tusen kvadratmeter permanente tak. Å forstå hele spekteret av typer – og hvor PVC-strekkstoff sitter innenfor dette spekteret – gir designere og prosjektledere grunnlaget for å ta selvsikre beslutninger i spesifikasjonsgrad fra de tidligste stadiene av design.
